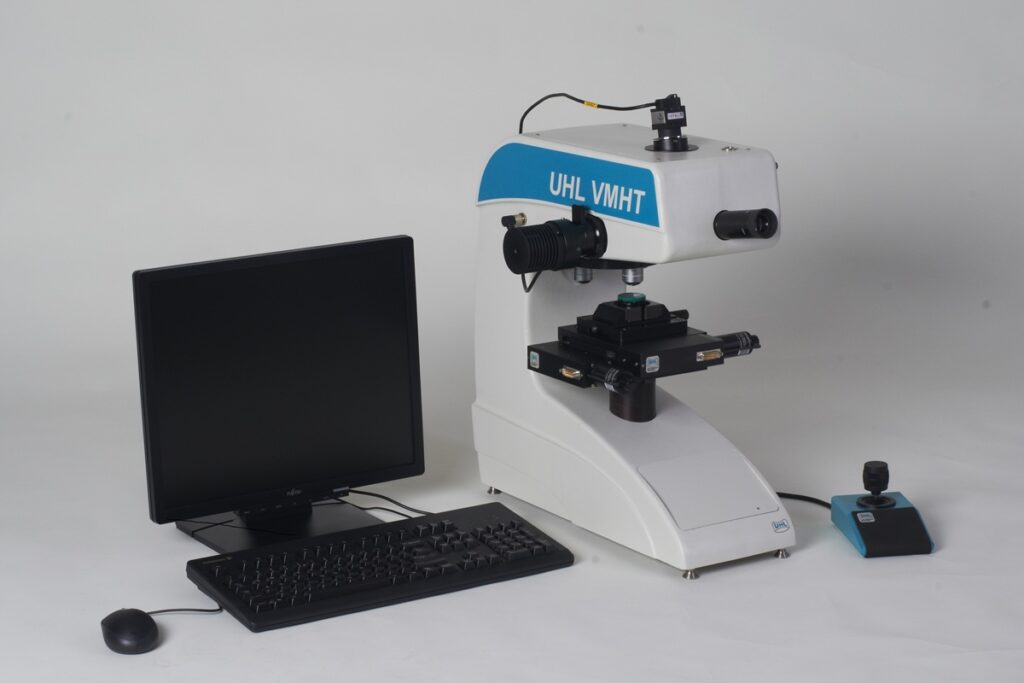

UHL Microdurometro VMHT AUTO mot
MICRODUROMETRO UHL VMHT AUTO MOT. COMPLETAMENTE AUTOMATICO X, Y, Z PER PROVE VICKERS
Stativo con serie di pesi per 12 carichi di prova:
1-5-10-15-25-50-100-200-300-500-1000-2000 grammi.
Torretta motorizzata con attacchi per il montaggio fino a 3 obiettivi:
C PLAN 10x/0.22 (FWD 7.8mm) N PLAN 50x/0.75 (FWD 0.37 mm),
N PLAN 100x/0.90 (FWD 0.27 mm) con dispositivo antiurto a molla.
Fotocamera digitale, tavolino motorizzato 50x50mm
PC di controllo e gestione
Anno di fabbricazione
UHL Microdurometro VMHT AUTO mot
Descrizione
MICRODUROMETRO UHL VMHT AUTO MOT. PER PROVE VICKERS
Stativo con serie di pesi per 12 carichi di prova:
1-5-10-15-25-50-100-200-300-500-1000-2000 grammi.
Torretta motorizzata con attacchi per il montaggio fino a 3 obiettivi:
C PLAN 10x/0.22 (FWD 7.8mm), N PLAN 50x/0.75 (FWD 0.37 mm), N PLAN 100x/0.90 (FWD 0.27 mm) con dispositivo antiurto a molla.
1 Penetratore Vickers
1 oculare 10x con cercatore di fuoco. Campo di visione 16mm.
Massima diagonale misurabile 80 micron (50x), 40 micron (100x) e 400 micron (10x). Applicazione del carico automatica, tempo di permanenza regolabile da 5 a 99 secondi. Velocità di avvicinamento regolabile da 25 a 60 um al secondo con incremento di 5 um al secondo. Gestione del processo di misura tramite PC. Visualizzazione ed introduzione parametri: lunghezza diagonali D1/D2 (micron), carico (N/gF), valore di durezza (HV), tempo di permanenza (s), controllo della tolleranza, statistica valore medio, massimo/minimo e deviazione standard). Spia di funzionamento. Sorgente di luce regolabile in continuo da 20 W e filtro verde (altri colori a richiesta). Diaframma di apertura intercambiabile per ottimizzare il contrasto.
Attacco per la telecamera passo C. Tavolino portacampioni motorizzato dimensioni 135×135 mm con guide di precisione.
Movimenti 50×50 mm programmabili con risoluzione di 1 micron.
Massima altezza del campione 75 mm. Messa a fuoco automatica
Motorizzata. Interfaccia seriale integrata. Livella a bolla d’aria.
Alimentazione universale 100-240 V/50-60 Hz. Procedura d’uso
Secondo Specifiche ASTME-384/DIN EN ISO 6507. Sistema di
analisi UHL IMS VMHT adattato e calibrato per lo strumento base comprensivo di: stazione PC ad alte prestazioni, configurata per misurazioni automatiche di analisi di immagine. Monitor a colori 24”, RGB multisynch, refresh a 76 Hz, 1024×786, 24 bit colore.
Telecamera monocromatica CCD ad alta risoluzione da ½”, 3 milioni di pixel.
Ambiente applicativo UHL IMS in Inglese e Tedesco
Software Windows della generazione compatibile più aggiornata.
Scheda di controllo per 3 assi x/y/z implementate nella stazione PC.
Scheda di controllo dell’autofocus implementata nella scheda di controllo assi. trackball per il movimento manuale del tavolino.
Software di controllo e comando delle automazioni.
