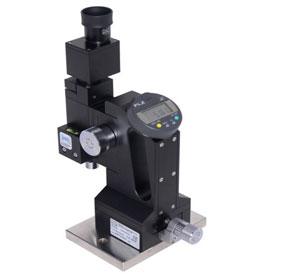

Microscopio di allineamento a sdoppiamento immagine per misure di rettilineità Uhl FLZ

Microscopio portatile con oculare a sdoppiamento di immagine
Nell’oculare compaiono due righe, una rossa l’altra verde, in caso di perfetto allineamento si ottiene, per sovrapposizione, una linea nera, altrimenti si recupera l’errore attraverso la vite micrometrica trasversale con risoluzione 1 micron – obiettivo 4x (ingrandimento 40x) – campo di misura 10 mm – distanza di lavoro 25 mm. Valigia di trasporto.
Sistema di illuminazione LED.
Alimentazione a batteria adattabile anche a strumenti precedenti.
L’illuminazione è fissata direttamente sull’obiettivo.

Implementazione con fotocamera
Sistema video con fotocamera e monitor 5” TFT per collegamento diretto al microscopio di allineamento FLZ.
Schermo per sdoppiamento di immagine removibile
