Durometro portatile a spina tarata STE A/B

Durometro portatile con spina tarata

Durometro portatile a spina tarata STE A/B

Descrizione

La precisione e la consistenza del durometro STE sono dovute al principio originale ERNST del sistema di carico. La forza applicata provoca la penetrazione del penetratore nella superficie da controllare con un carico determinato dalla spina tarata che si rompe a 1.580kgf (15.500N). Il valore di durezza Brinell (e per conversione il carico di rottura) viene ricavato tramite la rilevazione ottica del diametro dell’impronta utilizzando la apposita tabella ERNST, fornita con ogni sacchetto di spine. Il sistema a SPINA TARATA ERNST sostituisce la funzione del sistema a barretta di confronto offrendo una maggiore versatilità e una precisione più elevata. Le impronte sul particolare da controllare possono essere fatte rapidamente anche da un operatore inesperto. La misurazione dell’impronta può essere rilevata subito o, la stessa impronta può essere misurata in un secondo tempo dal responsabile di controllo. Dal momento che con il sistema a spina tarata si deve eseguire la lettura della sola impronta lasciata sul particolare da controllare, si dimezzano le possibilità di errore rispetto al sistema a barretta di confronto. Gli errori di comparazione si eliminano e la precisione che ne risulta è comparabile a quella dei durometri da banco.

Principio di funzionamento Spina Tarata PAT ERNST
Carichi 1580kgf (15500N)
Tempo di carico Istantaneo
Modalità applicazione carico STE A statico (morsetto)

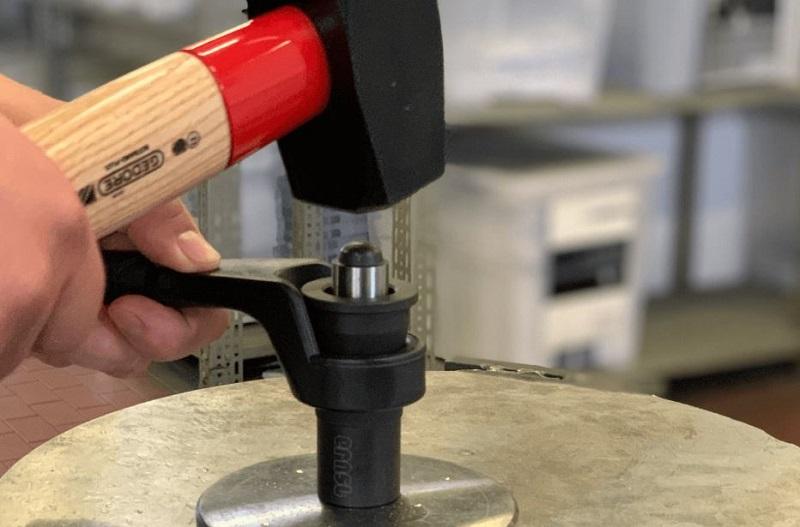

STE B dinamico (martello)
Scale standard HB/30 – N/mm² – kg/mm² su tabella di lettura
Diamentro min. misurabile 30mm senza preparazione
Lettura su tabelle ERNST STE
Ottiche STANDARD: 8x
OPZIONALI: e-brio – Antares
Area di lavoro min. 20mm x 20mm
Dimensioni STE A L40cm x W23cm x H8cm
STE B L30cm x W18cm x H6cm
Peso STE A 6,7kg
STE B 6kg
(peso del morsetto 3,6kg – capacità del morsetto 150mm)
