Durometro da banco automatico TWIN X

Durometro  automatico da banco per prove Rocwell, SRocwell e Brinell

Durometro da banco automatico TWIN X

Descrizione

Durometro Rockwell completamente automatico con carichi Rockwell e Super Rockwell con capacità di effettuare prove di durezza su pezzi di grande dimensione altezza fino 420 mm nella sua versione standard.

Il sistema a molla, rispetto ai più diffusi sistemi a cella di carico permette di risparmiare fino a 10 secondi per ogni ciclo di prova, questo significa che è possibile risparmiare 12 minuti ogni ora (circa 2 ore al giorno lavorativo) massimizzando la produttività.

TWIN-X è stato realizzato per soddisfare le molteplici esigenze nel controllo della durezza, la sua versatilità è data dalla corsa del penetratore fino a 45 mm che permette il controllo anche in serie di particolari di spessori differenti senza dover eseguire regolazioni e dalla possibilità di bloccare i pezzi da misurare a sbalzo consentendo di misurare pezzi complicati senza supporti esterni.

Principio di funzionamento Rockwell e Rockwell superficiale
Carichi Rockwell: 60kgf (588N), 100kgf (980N), 150kgf (1471N)
Rockwell Superficiale: 15kgf (147N), 30kgf (294N), 45kgf (441N)
Brinell: 15,625kgf (153.2N), 31,25kgf (306.5N), 62,5kgf (612.9N), 125kgf (1226N), 187,5kgf (1839N)
Precarico 3kgf (24.9N) – 10kgf (98N)
Certificazioni e norme ASTM E 18
ISO-EN 6508
Tempo di carico da 1sec a 45sec, selezionabile da touch-screen
Modalità applicazione carico automatica, per mezzo di motore passo passo (corsa penetratore 45mm)
Scale standard Rockwell: HRA – HRB – HRC – HRD – HRF – HRG
Super Rockwell: HR15N – HR30N – HR45N – HR15T – HR30T – HR45T
Brinell: HB/30 – HB/10 – HB/5 – HB/2,5 – kgf/mm2 – N/mm2 – altre scale su richiesta
Lettura diretta su monitor touch-screen
Lingue Italiano, Inglese, Tedesco, Altre lingue su richiesta
Interfacce I/O USB per connessione stampante – USB per esportazione diretta su chiavetta USB
Alimentazione monofase, 230 VAC, 50/60 Hz, (115 VAC a richiesta)
Dimensioni L90cm x W70cm x H115cm
Peso Peso lordo: ca. 270kg (durometro + banco) – Peso durometro: 160kg
Impostazioni programmabili 400 file memorizzabili (per ogni file può essere memorizzato un prodotto con i rispettivi parametri di prova: codice, nome cliente, scala di durezza, valori di tolleranza, etc.) Impostazione 5 campi di tolleranza nei controlli in serie





La testa di misura si sposta sull’asse verticale dello stativo, il cambio e l’applicazione del carico avvengono in modo automatico.

TWIN-X è equipaggiato con un dispositivo di sicurezza che ritrae automaticamente il penetratore  in caso di mal posizionamento del pezzo o di eventuali corpi estranei inseriti tra il penetratore e il pezzo da controllare.

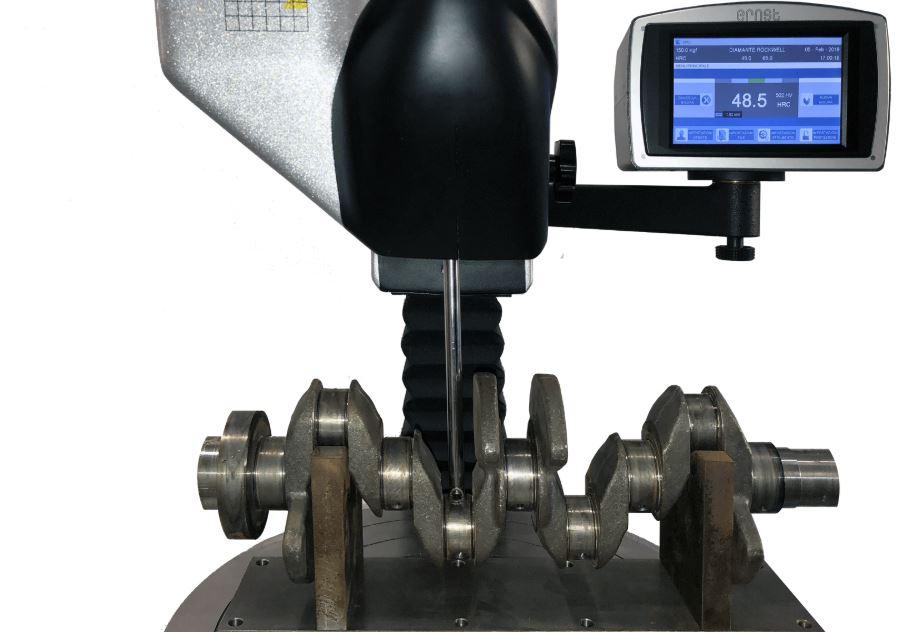

TWIN X è stato appositamente progettato per gestire applicazioni non standard, il design, altamente flessibile, consente di personalizzare lo strumento per applicazioni specifiche, è possibile rimuovere il gruppo vite quando si devono controllare pezzi di grandi dimensioni come stampi, fusioni, etc. ed è disponibile una versione speciale con uno stativo di +500mm rispetto allo standard che consente di misurare pezzi con altezze fino a 950mm.

Inoltre la testa di misura è indipendente e può essere rimossa e utilizzata all’interno di sistemi di controllo in linee di produzione senza l’intervento dell’operatore.
